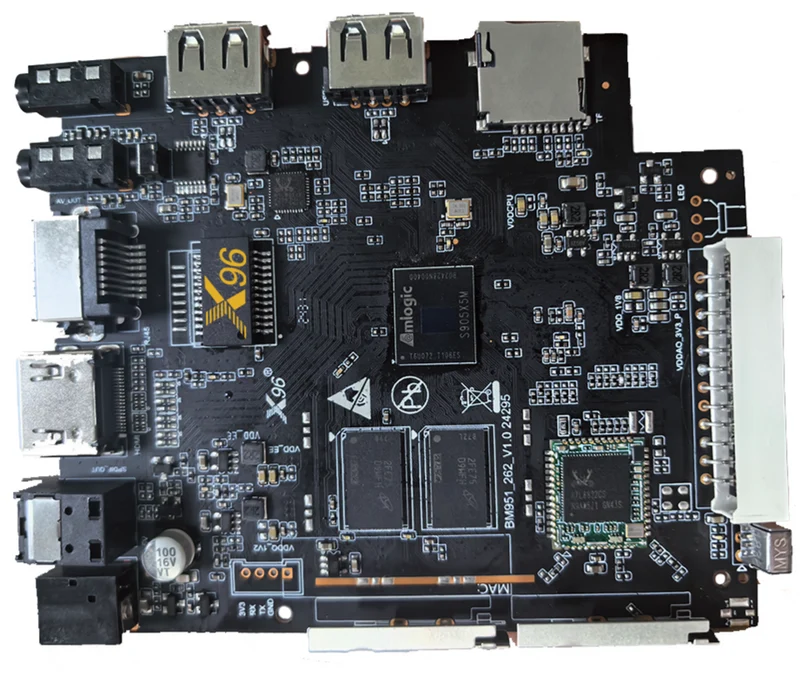

Soluzione per decoder TV con scheda Amlogic S905X5M personalizzata

L'Amlogic S905X5M è un processore quad-core ARM Cortex A55, supporta Android 14, è un chip ad alta precisione da 6 nm e dispone della funzione AI-SR. È una scheda madre molto apprezzata per la nuova generazione di TV Box.

 1. Architettura e elaborazione del core

- CPU: ARM Cortex-A55 quad-core fino a 2.5 GHz, per prestazioni pari a circa 30K DMIPS (il 25% più veloce rispetto ai predecessori).

- Nodo di processo: FinFET da 6 nm per una maggiore efficienza energetica (consumo energetico inferiore del 50% rispetto alla generazione precedente).

- NPU: motore AI-SR2 integrato per l'upscaling video in tempo reale (SD/1080p → nitidezza prossima al 4K).

 2. Elaborazione grafica e video

- GPU: ARM Mali-G310 V2 con supporto OpenGL ES 3.2, Vulkan 1.2 e OpenCL 2.0 (130% più veloce delle GPU precedenti).

- Decodifica video:

  - Decodifica 4K@60fps per AV1, VP9, ​​H.265/HEVC, H.264.

  - AI Super Resolution (AI-SR2): migliora i contenuti a bassa risoluzione portandoli a una qualità prossima al 4K in tempo reale.

- Supporto HDR: Dolby Vision, HDR10+, HLG e HDR Vivid.

- Funzionalità avanzate HDMI 2.1b:

  - QMS (Quick Media Switching): elimina le schermate vuote durante i cambiamenti di risoluzione/frame rate.

  - VRR (frequenza di aggiornamento variabile): riduce i rallentamenti nei giochi e nelle app interattive.

  - QFT (Quick Frame Transport): riduce la latenza durante il gaming.

 3. Interfacce di memoria e archiviazione

- RAM: supporta LPDDR2X da 4 GB/4 GB (configurabile per progetti attenti ai costi o incentrati sulle prestazioni).

- Conservazione:

  - eMMC 5.1 (16 GB-(opzioni da 128 GB).

  - Espandibile tramite slot per schede microSD/TF (fino a 256 GB).

  4. Connettività e I/O per schede di sviluppo

- Senza fili:

  - Wi-Fi 6/6E (802.11ax, dual-band 2.4/5.8 GHz) per streaming 4K stabile.

  - Bluetooth 5.x (supporto BLE per periferiche: telecomandi, altoparlanti, gamepad).

- Interfacce cablate:

  - HDMI 2.1b con eARC (uscita 4K a 60 Hz, passthrough Dolby Atmos).

  - USB 2.0 ×2 + USB Type-C (trasmissione dati/alimentazione).

  - Gigabit Ethernet (opzionale nei modelli di TV box; assente nei formati stick).

- Intestazioni di espansione:

  - GPIO a 40 pin (layout compatibile con Raspberry Pi) per sensori/periferiche.

  - UART/I²Pin di debug C/SPI.

 5. Caratteristiche specifiche della scheda di sviluppo

- Fattori di forma:

  - TV Box: porte HDMI/AV/USB standard, supporto Ethernet.

  - TV Stick: design compatto USB-C (si collega direttamente alle porte HDMI).

- Potenza e termica:

  - Ingresso CC 5 V/2 A (consigliato 5 V/3 A per stabilità sotto carico).

  - Raffreddamento passivo sufficiente per la maggior parte dei carichi di lavoro (efficienza a 6 nm).

- Strumenti di debug:

  - Interfacce JTAG/UART per lo sviluppo di firmware di basso livello.

  - Android 14 BSP precaricato con personalizzazione del kernel open source.  6. Applicazioni target e personalizzazione

- Uso industriale: segnaletica digitale (supporto sottotitoli multiformato), chioschi.

- Edge AI: upscaling abilitato da NPU per feed multimediali o di sorveglianza legacy.

- Flessibilità OEM:

  - Hardware: custodie personalizzate (finiture opache/lucide), incisione del logo, dettagli LED.

  - Software: interfaccia utente Android personalizzata, app precaricate, aggiornamenti OTA.

- Funzionalità incentrate sui media:

  - Passaggio audio Dolby Atmos/DTS:X.

  - Ampio supporto codec (AV1/VP9/H.265 per piattaforme streaming).
