Scheda segnaletica digitale Android Amlogic S922X

Scheda di sviluppo Amlogic S922X

Specifiche
Modello No.	Scheda di sviluppo Android Amlogic S922X
CPU	Amlogic S922X Quad Nucleo ARM Corteccia A73 and Doppio Nucleo ARM Corteccia A53 1.98Ghz
GPU	ARM Mali-G52 MP4 (6EE) OpenGL ES 3.2 Vulcano 1.1 and OpenCL 2.0
RAM	DDR4 2GB / 4GB
ROM	16GB eMMC (Espandibile up a 128 GB)
OS	Android 9.0
Video e audio CODEC
Decodifica risoluzione	Assistenza 4K H265 10 bit, H.264, AV, MPEG-2 and molti Altri formati
Multimedia Assistenza	Assistenza MPEG1, MPEG2, MPEG4, H.264, WMV, MKV, TS flv and Altri video formati; Supporto MP3 and Altri Audio formati; supporto JPG, jpg, BMP, PNG, GIF and Altri foto formati

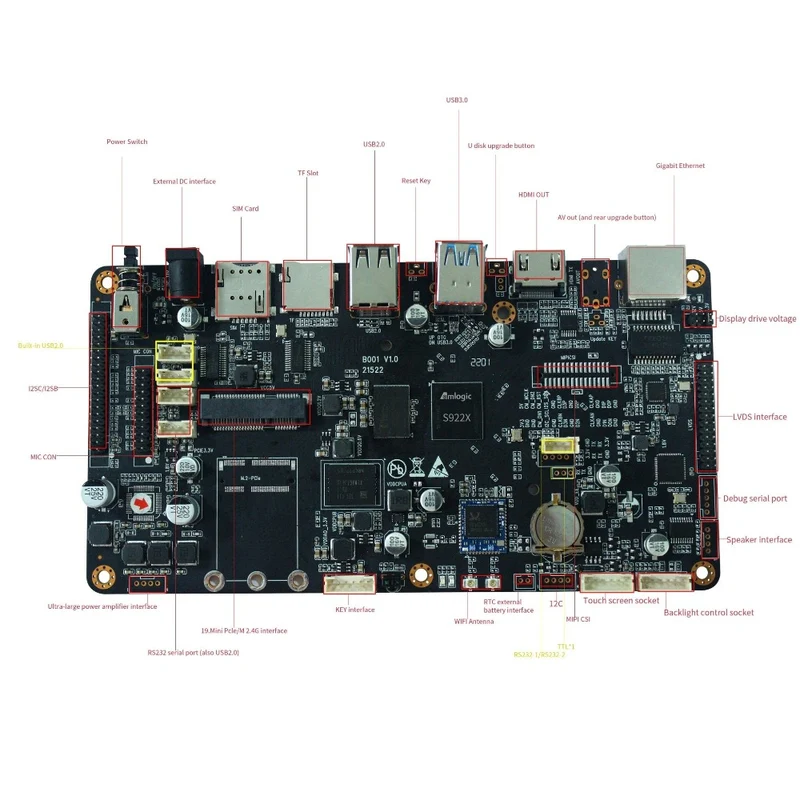

Porto
Video produzione	1 canale LVDS a 40 pin 2.0 mm doppio pin, può supportare schermi a 8 bit, 10 bit; Uscita HDMI a 1 canale; Uscita AV a 1 canale
Video ingresso	x1, MIPI CSI
audio uscita	4-pin 2.5mm presa di corrente 25 W @ 2 amplificatore and 3 W @ 2 relatore
Reti interfaccia	x1, 10M/100M Ethernet WIFI+BT, banda singola 2.4G o doppia banda 2.4G/5G per opzioni  Slot PCIE (4G) x1 o slot M.2 (4G) x1 per le opzioni
USB2.0 interfaccia	USB OTG x1 (disponibile per HOST) OSPITE USBx7
controluce interfaccia	x2, 6-pin 2.0mm presa di corrente
infrarosso interfaccia	x1, 7-pin 2.0mm presa, supporta entrambi rosso and green LED Indicatori
Funzione espansione porto	Seriale porte x4
TF carta fessura	x1
SIM carta fessura	x1
RTC	supporti tempo dati

Specifiche della scheda segnaletica digitale S922X:

• SoC – Processore hexa-core Amlogic S922X con 4 core Arm Cortex A73 @ fino a 2.0 GHz, 2 core Arm Cortex A53, GPU Arm Mali-G52MP6 (6EE); Processo di produzione a 12 nm
• Memoria di sistema: LPDDR2 da 4 GB o 4 GB

• Uscita video e interfaccia display
  • HDMI 2.1 fino a 4K a 60 Hz; Supporto HDMI CEC, HDCP 2.2 e HDR
  • Porta LVDS a 1 canale + header retroilluminato + header touchscreen
  • Porta eDP a 1 canale + header retroilluminato
  • Interfaccia V-By-One al chip T112 (maggiori informazioni alla fine dell'articolo)
• Video - Motore AVE-10 con decodifica video 4K UHD H.265 / VP9 / AVS2 fino a 60 fps, Dolby Vision, Advanced HDR10, HDR10 +, HLG e PRIME HDR supporto gamma dinamica
• audio
  • Jack audio 3.5mm
  • Intestazioni di ingresso audio e uscita audio
  • Intestazioni I2S non popolate
  • audio digitale tramite HDMI
• Connettività
  • Gigabit Ethernet, RJ-10 standard 100/1000/45M
  • Dual-band 802.11 b/g/n/ac 2×2 MIMO WiFi 5, Bluetooth 5.0 tramite modulo Ampak AP6398S
  • Opzionale 4G LTE tramite presa mPCIe e slot per schede microSIM
• USB: 1 porta USB 3.0 di tipo A, 1 porta USB 2.0 di tipo A, 1 connettore USB OTG, 3 connettori USB 2.0
• Seriale: 2 connettori RS-232
• Espansione: presa mPCIe, intestazione I2C, intestazione tastiera
• Varie: pulsante di accensione, LED di accensione, ricevitore IR
• Alimentazione: 12 V CC / 3 A

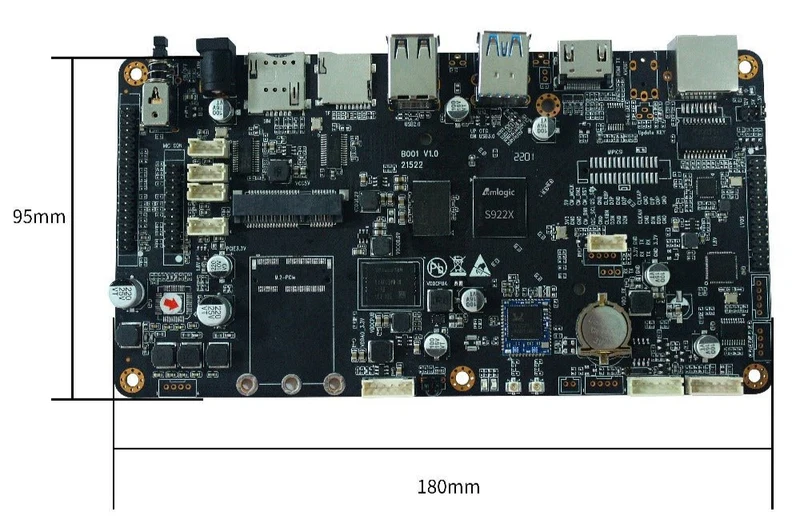

• Dimensioni: 180 mm*95 mm*20 mm
